Joints

Faut se grouiller pour les "finitions" du mur de la cuisine car la fenêtre et la porte arrivent bientôt. Et là il ne sera plus question de disquer des briques juste devant le vitrage ;-(
Bref, faut se bouger !


Voilà donc le mur à droite de la porte qui est rejointoyé. Il reste à gratter les briques encore pleines de peinture et de ciment à gauche...

Une dalle pour le caisson

Le caisson, toujours le caisson !
Aujourd'hui, j'ai rajouté une dalle dans le fond du caisson, pour que ce soit plus facile d'y poser le caisson en tôle galva avec les machines. Parce que pour l'instant c'était plutôt un sol en montagnes russes ;-)


Deuxième rajout aussi : un pilier pour supporter le linteau bois au-dessus du passage pour le vide sanitaire. Comme ça c'est prêt pour maçonner le mur de cloison !

Décapage de briques

Le beau temps est encore là, faut se presser pour pouvoir terminer à temps les zones où il manque du mortier.


Cuisine, décapage du mur en prévision de la pose de la porte. Les briques recouvertes de peinture jaune et de ciment ont été nettoyées à grand coup de perforateur et de brosses métalliques montées sur disqueuse. Les joints des briques ont été ouverts en attendant de les refaire correctement. C'est un peu étrange comme résultat, mais j'aime bien.

Quelques finitions

Tiens ? Une éclaircie ???
Hop hop, avant que ça ne rechute, un peu de mortier de ci, de là, et quelques finitions qui manquaient à l'appel.


Jonction toiture et mur au dessus de la cuisine. Mortier de terre/chaux habituel. C'est ce qui avait été utilisé pour refaire l'enduit en haut à gauche de la photo. Ça a pris déjà pas mal d'orages et de vent, pas de soucis, ça tient toujours !


Liaison toiture et mur de la maison... et quelques gouttes de pluie :-)


L'intérieur n'est pas en reste. Coffrage de la veille pour le caisson de ventilation. Fallait reboucher le gros trou qu'on avait fait pour passer les tuyaux de liaison avec le tunnel à galet. Je cherchait une bonne idée pour coffrer des tuyaux... j'ai trouvé çà : une plaque de polystyrène extrudé de 2cm. Découpe ad hoc, quelques renforts et zou. le remplissage se fait par l'autre côté du mur avec un béton de terre/chaux super caillouté (gravier de 2cm max).


Décoffrage, nickel ! Il n'y a plus qu'à attendre que ça sèche.

Virez moi ces carreaux !

Pluie, pluie, pluie... Pas moyen de travailler dehors. Alors c'est le mur du garage qui subit l'attaque !


Souvenez-vous, cet endroit était recouvert de carreaux bleu et d'une couche infâme de ciment gris d'après guerre, ultra solide, une horreur !! Et bien voilà, y'en a plus.

Et en prime, le tableau électrique flotte un peu en l'air en attendant de se raccrocher à un support moins pourri et à un mur un peu plus correct.

Dalle en chaux/chanvre

On a testé pas mal de recettes, mais voici celle qui obtient tous les records. Facilité à étaler, pas de boulettes, super homogène, bref, top du top.

Recette : Introduire les éléments dans l'ordre ci-dessous, pas besoin d'attendre que le chanvre gonfle, vous mettez tout et voilà.
40l (4 seaux de maçon) de chènevotte
13l (1 seau + 1/3 de seau) d'eau
10l (1 seau de maçon) de chaux NHL 3,5
Ensuite, trouver un système qui mette la bétonnière un peu à l'horizontale. J'ai mis juste un crochet sur le côté pour pouvoir l’ôter facilement, c'est nickel.


Attendre environ 5 à 10 min (je sais la marge va du simple au double, mais je n'ai pas chronométré) que le mélange change de texture pour devenir une sorte de pâte à pain qui flocule, ou encore une sorte de mélange de chanvre avec des œufs battus en neige. Si c'est pas le cas, rajouter de l'eau (équivalent d'un verre d'eau ou de deux, c'est un rien qui déclenche le changement de texture) et attendre encore un peu. Le mélange ne colle pas du tout à la bétonnière et si vous en prenez un peu dans votre main vous verrez qu'il y a des tas de petites bulles et c'est très léger.


Versez le tout dans un grand plat... une brouette fera l'affaire. Vous pouvez voir que c'est même un peu limite en volume... Et voilà, c'est prêt ! Et, comble de bonheur, la bétonnière est fin prête à recevoir une nouvelle fournée sans nettoyage préalable... ça c'est le top !



Déversez le tout et ratissez un peu pour étaler le mélange. Avec une taloche, tapoter légèrement sur le dessus pour mettre à niveau. 36 bétonnières plus tard... une dalle bien avancée. 8cm entre solives + 12cm par dessus !

Nota : 200l de chanvre = 20 seaux de 10l
           35kg de chaux = 6 seaux de 10l

On a fait les courses !

Comme c'est bientôt la fin de l'année, il faut commencer à prévoir les petits cadeaux... Moi j'ai commandé une dalle de chaux chanvre sur la cave afin que tout ce qui y est stocké reste bien à température clémente et ne passe pas en dessous des 0°C comme l'an dernier (bon c'est vrai qu'il avait fait -12°C, pas courant à Toulouse !)


Donc, opération chanvre. Et voici une palette de Cannabox, achetée chez Pôle Vert. C'est de la super paillette de chanvre, pour litière de cheval. Qualité finition d'enduit en matériaux "éco-bo-bio". Sauf que là, ça coûte pas cher (11,90 € la balle de 200l).


Deuxième casse : chaux NHL 3,5. J'ai pris tout ce que ma pôv tite voiture pouvait porter... elle faisait un peu grise mine mais moi j'étais ravie :-)


Tout ça pour là : plafond/plancher de la cave, avec les gaines électriques et de communication posées, bientôt enrobées !

Gouttière suite et fin

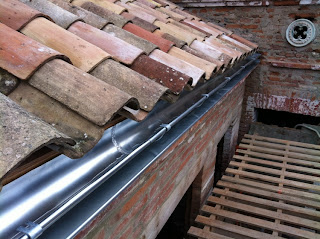

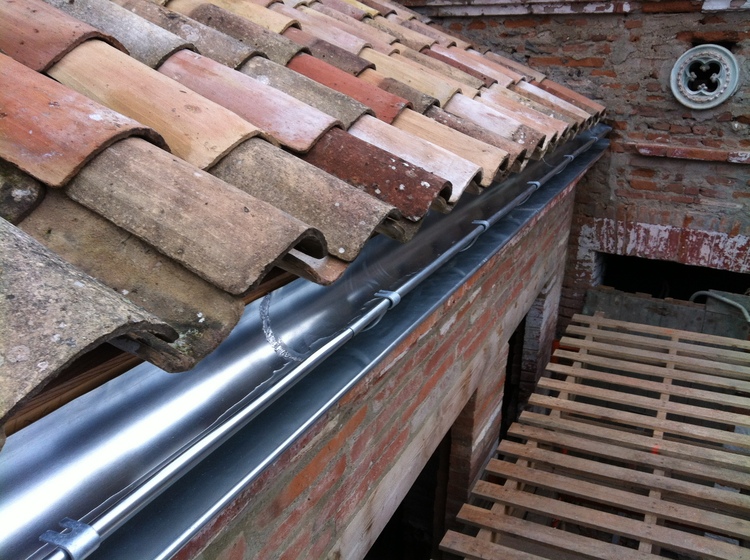

Aujourd'hui pose des gouttières... Il m'a fallu entailler un peu les liteaux de bas de pente pour fixer les crochets, vu que je ne pouvais pas les fixer sur les chevrons recouverts de volige.
Soudure au petit chalumeau sur lequel j'ai bidouillé la fixation d'une panne en cuivre. Ça fonctionne nickel !







Fixation de la naissance par agrafage, c'est super simple, il suffit de faire un trou dans la gouttière et de clipser la naissance. Puis de recourber les pattes de la naissance sur la gouttière. C'est tout !

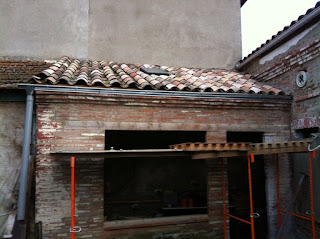

Bon, en revanche, pour la descente, il va falloir attendre un peu car il faut que je réalise un coude pour rejoindre le mur de la cuisine et anticiper la future rénovation du toit de l'atelier (à côté de celui de la cuisine). En attendant, c'est un tube de pvc de posé en provisoire qui risque de durer un peu.

Gouttières

C'est pas tout ça, mais il pleut maintenant !!! Donc, il fallait penser aux gouttières de la cuisine...
Après moult et moult réflexions, j'ai fini par opter par la pose d'un entablement pour la corniche, puis une gouttière classique. J'aurai pu mettre des chenaux, mais je trouvais que c'était moins joli.

Restait à fixer tout ça, pour permettre la libre dilatation en fonction des variations de températures tout en maintenant l'étanchéité.


Pose des pattes de fixations sur lesquelles est agrafé l'entablement.


Pliage, emboîtement et soudure, puis maintient avec les agrafes.


Vue de détail sur le bout de l'entablement. J'ai fait un petit relevé pour éviter que l'eau ne ruisselle sur la corniche par le côté.


Vue globale. Reste la pose des gouttières !

On casse tout !

Et voilà... Comme il a fallu loger tous les appareils dans le caisson (modélisé), et bien j'avais le choix soit de sortir tous les tuyaux savamment posés, soit d'agrandir le caisson.
Et vous savez quoi ?
J'ai carrément préféré tout casser plutôt que devoir rebatailler avec ces /skʁɔ.ɲø.ɲø/ de tuyaux qui ne s'emboîtent jamais comme il faut.


Voilà le résultat. Bon ok, c'est quand même pas "tout cassé", mais je vous assure qu'il a fallu jouer du perfo pas mal de temps et surtout évacuer encore et toujours un max de gravats.
Le truc c'est que maintenant je devrais avoir la place de faire un joli caisson.


Voilà ce que ça devrait donner.

Caisson de ventilation 2.0

Ouh là là... mal au crâne à force de me taper la tête contre les murs du caisson pour y faire rentrer tout ce qui doit y entrer...
Mais voilà, je crois que je tiens une version potable.
Faut dire aussi que je m'y suis prise comme une bleue, j'ai pas fait les choses dans le bon ordre, alors... quand les tuyaux sont mis et pas tout à fait comme il aurait fallu pour que ce soit simple, et bien... ce sera donc plus compliqué ;-)


Schéma en mode stockage, plein été, quand le soleil tape dur (sur ma tête) sur les capteurs à air et qu'il faut donc pulser l'air chaud dans les tunnels à galets.


Mode fin de stockage, quand le soleil tape toujours dur, mais que les tunnels se sont bien réchauffés et qu'il faut donc virer l'air tiède qui en sort pour ne pas chauffer la maison (se serait un comble !)


Mode mi-saison (printemps, automne à Toulouse) où on peut profiter de températures très clémentes et/ou de bons rayons de soleil... Ici, pas de stockage, mais on pulse l'air chaud directement dans la maison.

En bref, quand tout marche bien, ça donne ça :

© J. Flémal - Architecture et Climat - UCL / http://www.energieplus-lesite.be

Tunnel à galet (suite et fin)

Reprise du travail sur le tunnel à galet. Il s'agit de relier définitivement le tunnel au caisson de ventilation. Cette phase là était en attente de creuser le couloir pour les évacuations EU/EV. La tranchée accueille donc d'un côté la ventilation, de l'autre, les réseaux évac, eau, élec.


Pose du tuyau d'arrivée d'air chaud.


Vue sur le départ du caisson.


Dans le caisson, mise en attente avec bouchon "maison".


Le même tuyau, quelques temps plus tard, stabilisé au fond de sa tranchée avec de la terre bien tamisée. On voit au fond, l'autre tuyau qui pointe en l'air, à rabattre dans la tranchée pour emprunter le même chemin.


Rebouchage de la partie du tunnel à galet laissée en attente. Maintenant les tuyaux ne sortent plus, ils sont rabattus dans la tranchée et reliés au caisson.


 Vue d'ensemble. le rebouchage complet devra attendre encore un peu que les évacs et autres réseaux soient posés.

Jet d'eau

En prévision de la pose de la fenêtre de la cuisine, voici le jet d'eau maçonné.


La règle alu n'est là que pour m'aligner et voir si tout est ok.

Spots et isolation

Fixation des spots. Il ne faut jamais faire les trous avant de connaître les diamètres exacts pour l'encastrement de vos spots. J'avais percé trop petit (vaut mieux que trop grand...) et il a donc fallu refaire les trous à la scie cloche. Galère quand on n'a plus rien pour se centrer !
Bref, pour éviter la cata, j'ai vissé des planches au dessus des trous déjà faits (pas sur la face visible du plancher) ce qui m'a permis de retrouver un centre pour percer. Comme ça, c'est nickel.


Spots posés. Au plafond, je vous rassure, ce ne sera pas ce plafonnier là ;-)


Face nord des spots, le fameux problème de l'isolant. Y'en a qui mettent des pots de fleur renversés au cul de leurs spots pour protéger l'isolant de la surchauffe occasionnée et éviter tout problème. Sauf que les spots sont sur du 220 et j'ai donc à caler le bornier de contact aussi dans la protection de l'isolant. Deuxième contrainte, je n'ai pas de faux plafond, je suis dans la dalle d'étage et donc je suis limitée dans la hauteur des protections. Dans la doc des spots, c'est mini 11cm de haut pour la ventilation du spot, j'ai mis 13 cm pour être bien tranquille. Pas de pot de fleur de cette taille pour un grand diamètre. Je passe donc en récup de tuyau de ventilation, diamètre 200.


Détail de l'assemblage. Les couvercles ont été façonnés dans des chutes de gaines de ventilation. Ça fera une bonne protection contre le mortier de chaux chanvre que je dois finir. Y'aura forcément des ponts thermiques aux endroits des spots vu qu'il y'aura moins d'épaisseur d'isolant, mais bon, au final, comme les spots ça chauffe, ça devrait le faire aussi. Et puis, le toit est aussi isolé, donc les spots se retrouvent dans un espace tampon.


Détail du branchement. C'est pas mal d'avoir la place de passer ses mains là dedans, car déjà qu'il fallait être moitié couché pour l'install en sous pente ;-)

Hop, Hop, des boîtes !

Sur les murs de la cuisine, je veux mettre 10 cm d'isolant en enduit de chanvre, par l'intérieur, sur les murs extérieurs et mitoyens. Plusieurs raisons à cela :
1/ Le mur, devenu mitoyen par la force des choses est d'origine celui de la maison, mais la maison voisine a trouvé bon de ne pas construire son propre mur et a donc bâti sur le mur existant. Résultat, et bien ça devient une cloison... et donc on entend le chat miauler de l'autre côté du mur !!! Isolation phonique obligée !
Le mur extérieur est en brique foraine de 13cm de large, et comme c'est un des seuls murs super joli, j'isole par l'intérieur pour garder cet aspect extérieur.
En gros je fais un caisson isolant continu sol/mur/plafond.

Le problème, ce sont les prises de courant et interrupteurs à placer à 10cm des murs existants, pour y placer les gaines électriques. Comme je ne veux pas faire d'ossature bois (difficulté à se fixer dans le mur briques/galets), continuité de l'isolant... On a opté pour la solution suivante :


C'est quoi ce truc ? C'est un coffrage maison pour fixation des boîtes de scellement sur plot de plâtre de 10cm d'épaisseur.


Détail. Un liteau avec des cales de 10cm pour faire écarteur, une planchette sur laquelle on fixe rapido la boîte à sceller, un appui de fortune pour plaquer le tout sur le mur et zouh, plus qu'à humidifier et mettre le plâtre. Attendre que ça sèche (vu la chaleur ambiante, ça va super vite) et décoffrer... miracle, ça tient !


Passage des fils dans les gaines, va-et-vient quand tu nous tiens...


Plafond : fixation de la boîte DCL en plafond et emplacement des futurs spots au dessus du futur évier. pas moyen d'éviter les spots car la fenêtre va jusqu'au plafond donc il n'y avait plus de place pour y mettre une applique, même déportée.


Vu d'ensemble. Sympa les petites boîtes rouges, non ? Les deux bois transversaux sur le mur du fond serviront de support à la fixation des meubles de cuisine, noyés dans l'isolant.

Électricité

Bon, pause creusement du couloir. Avec l'arrivée de Kat  et Pat, on se met à l'électricité. Comme on est totalement novices, on bouquine... on schémate, on cogite, on fume de la tête, et au final, trois jours après, on a notre installation complète, nickel chrome sur le papier et on est fin prêtes pour aller faire nos emplettes de cables, disjoncteurs, boîtes de scellement, gaines et tableau nu.
Même pas peur, on a tout compris ! Du moins tout ce qui nous est utile pour faire une install aux petits oignons pour ce genre de baraque.


Le tableau tel qu'il devrait être, c'est pas beau ça ?

couloir toujours

On creuse, on creuse... à la main, on a laissé tomber le motoculteur sans dent !


Vue de l'entrée. Une tranchée pas trop large pour les évac et les réseaux. Une tranchée plus large pour les évac et réseaux ET les tuyaux aller et retour du tunnel à galet.


Le centre du double tunnel à galet, avec tout en bas le tuyau de soufflage qui plonge au centre des deux tunnels. Et tout en haut, le retour d'air. Bon, pour les inquiets, les tuyaux ne vont pas sortir à la verticale, mais bien à l'horizontale dans la tranchée. Là ils sont en attente et comme ce sont des tuyaux à joints souples, et bien l'avantage c'est qu'ils peuvent pivoter.



Oh Oh, le tas de terre/sable tamisée augmente dangereusement. Il a fallu créer une ossature avec des portes de récup pour maintenir la terre et éviter qu'elle ne tombe sur tout mon tas de briques foraines stocké derrière.


Vu du tas à peine impressionnant ;-)

Labour et tamisage

Après l'opération tomettes, le couloir doit être creusé. Pour s'économiser, on repart avec un motoculteur... mais de plus petite taille que le précédent (en réparation) et surtout, électrique, pour pas bouffer le gaz d'échappement.


Mais , les hélices du motoculteur sont fatiguées, donc pas possible de creuser, ça gratouille vaguement. On arrive à peu près à émietter la terre en surface.


Tamisage. La station officielle de tamisage n'étant pas en service (pas eu le temps de la remettre en forme), on se tape le tamisage en se pétant le dos...

Et... qui voilà ? Une nouvelle tortue !!!

Celle là, elle vient de la rue... C'est Xtine qui l'a récupérée au beau milieu de la rue, ayant visiblement pas mal vagabondé ces derniers temps vu la saleté de sa carapace. Comme c'est une tortue d'eau, la voilà qui élit domicile dans le jardin, près de la petite mare.
